Na oddelenie kvapalnej fázy a pevných častíc sa používa niekoľko metód, pričom dekantačná odstredivka a kotúčová odstredivka sú prevládajúcim zariadením na separáciu odstredením.
Dekantérové odstredivky sú obľúbené pre ich efektívny a stabilný separačný výkon, vďaka čomu sú vhodné pre kontinuálne procesy separácie pevných látok a kvapalín. Na rozdiel od toho sú kotúčové odstredivky široko používané na separačné úlohy s vysokou potrebou vďaka ich kompaktnému dizajnu a vysokej presnosti oddeľovania jemných častíc. V závislosti od špecifických požiadaviek aplikácie môžu byť tieto dva typy zariadení použité samostatne v pracovných tokoch spracovania alebo prevádzkované v tandeme, aby sa dosiahli ideálne výsledky separácie.
Poďme sa ponoriť hlbšie do porovnania charakteristík, funkcií a technických parametrov dekantačných odstrediviek a diskových odstrediviek, aby sme používateľom pomohli pri výbere vhodného typu odstredivky.
1 Charakteristika a funkcie dekantačných odstrediviek

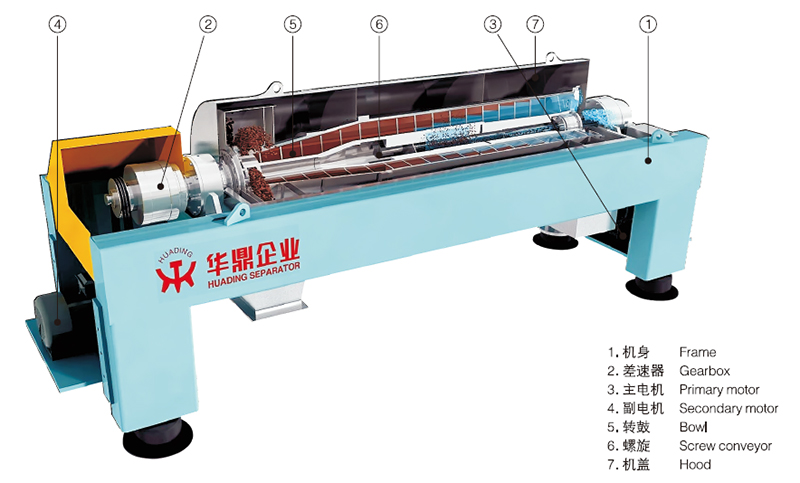

1.1 Štruktúra a princíp fungovania
Usadzovacia odstredivka, tiež známa ako horizontálna špirálová sedimentačná odstredivka, pozostáva predovšetkým z rotujúceho bubna, špirálového dopravníka, diferenciálnej prevodovky a hnacieho mechanizmu. Princíp jeho fungovania spočíva v vstrekovaní kŕmnej zmesi do bubna, kde odstredivá sila vznikajúca pri vysokorýchlostnej rotácii spôsobí, že pevné častice v zmesi sa usádzajú na stene bubna. Úlohou špirálového dopravníka je vypúšťanie usadených pevných častíc z bubna, pričom kvapalná fáza je vytláčaná z opačného konca. Dekantérové odstredivky sú vhodné pre kontinuálne separačné operácie, najmä pre materiály s vysokým obsahom pevných častíc.
1.2 Technické parametre
•Rýchlosť otáčania: Typicky sa pohybuje od 2 000 do 5 000 otáčok za minútu, ale možno ju upraviť podľa vlastností materiálu. Vyššie rýchlosti zvyšujú účinnosť separácie, aj keď sa zodpovedajúcim spôsobom zvýši aj spotreba energie.
•G-Force:Odstredivá sila dekantačných centrifúg zvyčajne spadá medzi 1 000 a 5 000 G, vďaka čomu sú vhodné na separáciu pevných látok a kvapalín so strednou až vysokou hustotou.
• Kapacita spracovania: Schopný spracovať stovky litrov až stovky kilolitrov za hodinu, v závislosti od veľkosti zariadenia a vlastností materiálu.
• Špirálový diferenciál: Diferenciálna prevodovka upravuje diferenciálnu rýchlosť medzi bubnom a špirálovým dopravníkom, riadi rýchlosť vypúšťania pevných látok a tým ovplyvňuje výkon separácie.
• Konštrukčný materiál: Typicky vyrobený z nehrdzavejúcej ocele, aby sa zabránilo korózii a zabezpečila sa dlhá životnosť zariadenia.

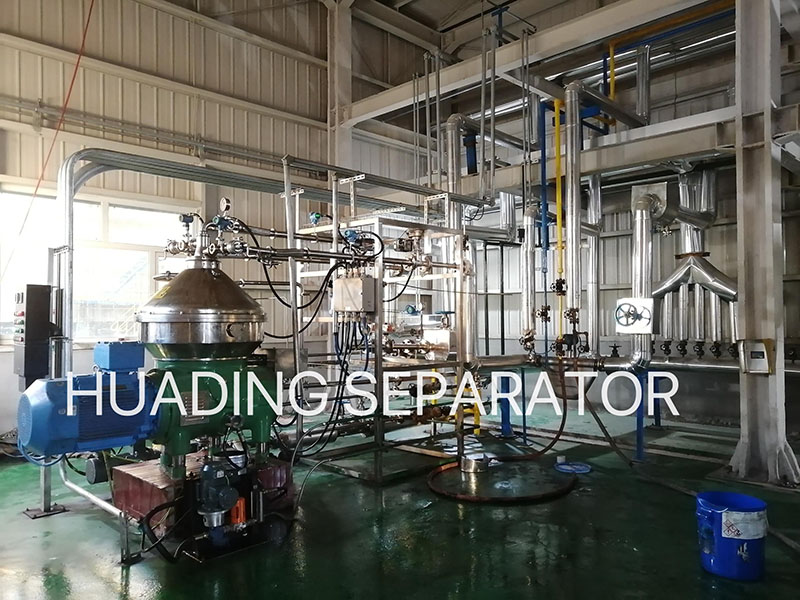

2 Charakteristiky a funkcie diskových centrifúg

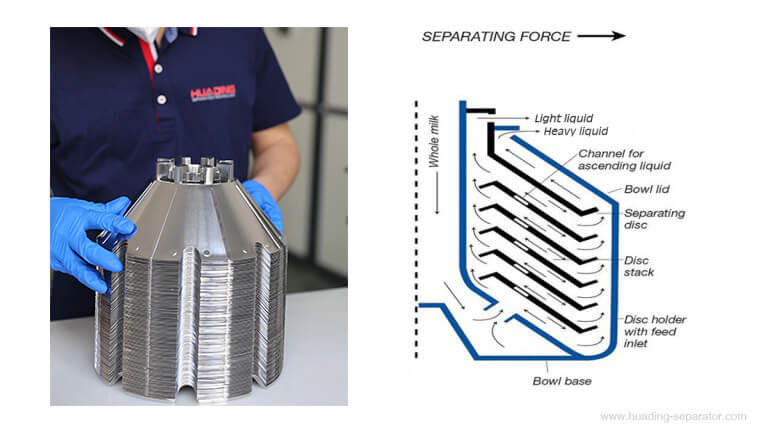

2.1 Štruktúra a princíp fungovania
Kotúčová odstredivka pozostáva hlavne z rotujúceho bubna, sady kužeľových kotúčov, trysiek alebo ventilov a hnacieho systému. Princíp jeho fungovania spočíva v niekoľkých kužeľových kotúčoch usporiadaných vo vnútri bubna, kde materiál prúdi von cez medzery medzi kotúčmi vplyvom odstredivej sily. Ťažšie látky (ako sú pevné látky alebo hustejšie kvapaliny) sa usadzujú smerom k vonkajšiemu okraju, zatiaľ čo ľahšie materiály sa pohybujú dovnútra, čím sa dosahuje oddelenie. Diskové odstredivky sú obzvlášť vhodné na spracovanie materiálov s nízkym obsahom pevných látok, vďaka čomu sú ideálne pre aplikácie vyžadujúce jemné oddeľovanie, ako sú emulzie a suspenzie.
2.2 Technické parametre
•Rýchlosť otáčania: Typicky sa pohybuje od 5 000 do 10 000 otáčok za minútu, pričom vyššie rýchlosti sú vhodné na oddeľovanie materiálov s nízkym obsahom pevných látok.
•G-Force: Odstredivá sila diskových odstrediviek môže dosiahnuť 10 000 až 15 000 G, vďaka čomu sú veľmi účinné pri separácii jemných častíc.
•Spracovacia kapacita: Spracovacia kapacita diskových odstrediviek sa vo všeobecnosti pohybuje od stoviek litrov do desiatok kilolitrov za hodinu, v závislosti od špecifikácií zariadenia.
•Štruktúra disku: Medzera medzi diskami je zvyčajne 0,5 až 1 milimeter, čo umožňuje vysoko presné oddelenie pevnej látky a kvapaliny.
•Úroveň automatizácie: Typicky vybavené systémom automatického čistenia a vypúšťania kalu, čím sa zvyšuje pohodlie nepretržitej prevádzky.
3 Porovnanie dekantačných centrifúg a diskových centrifúg
3.1 Separačné charakteristiky a kapacity spracovania dekantačných centrifúg a diskových centrifúg
Separačná schopnosť odstredivky závisí predovšetkým od jej konštrukčnej konštrukcie, rýchlosti otáčania, odstredivej sily a vlastností spracovávaného materiálu. Pochopenie rôznych separačných charakteristík týchto dvoch typov centrifúg je rozhodujúce pri výbere alebo zlepšovaní separačného zariadenia.
3.1.1 Separačné charakteristiky a kapacity spracovania dekantačných odstrediviek
Usadzovacie odstredivky využívajú odstredivú silu generovanú vysokorýchlostným otáčaním bubna na ukladanie pevných častíc na stenu bubna, odkiaľ je usadený materiál odstraňovaný špirálovým dopravníkom. Sú obzvlášť vhodné pre suspenzie s vysokým obsahom pevných látok a bežne sa používajú v aplikáciách, ako je čistenie kalov a čistenie vrtných kvapalín na ropných poliach. Medzi špecifické vlastnosti patrí:
•Presnosť separácie:Odstredivky s dekantérom sú účinné na sedimentáciu stredne veľkých pevných častíc a dokážu efektívne separovať zmesi kvapalina-pevná látka s výraznými rozdielmi v hustote. Avšak nemusia byť dobrou voľbou pre aplikácie vyžadujúce vysokú presnosť pri jemných separáciách.
•Vysoký objem spracovania: Ich štrukturálny dizajn podporuje nepretržité spracovanie, čo umožňuje dekantačným odstredivkám manipulovať s veľkými objemami materiálu so spracovateľskou kapacitou dosahujúcou niekoľko stoviek litrov až stoviek kilolitrov za hodinu.
•Nastaviteľnosť: Mechanizmus nastavenia diferenciálnej rýchlosti zariadenia umožňuje prispôsobené riadenie rýchlosti na základe špecifických vlastností pevných materiálov, čím sa optimalizuje účinnosť separácie pri zachovaní vysokej účinnosti spracovania.
3.1.2 Separačné charakteristiky a kapacity spracovania diskových centrifúg
Diskové odstredivky vytvárajú viacero separačných vrstiev prostredníctvom usporiadania niekoľkých sád diskov v bubne, čo uľahčuje usadzovanie jemných častíc v materiáli na povrchoch diskov. Tento dizajn im dáva výhodu pri spracovaní kvapalín s nízkym obsahom pevných látok, najmä v scenároch vyžadujúcich vysokú presnosť separácie.
•Vysoká presnosť oddeľovania: Diskové odstredivky vynikajú pri oddeľovaní jemných častíc a kvapalín s minimálnymi rozdielmi v hustote, ako sú emulzie a rastlinné oleje. Konštrukcia kotúčov umožňuje vyššiu presnosť separácie a umožňuje separáciu aj jemnejších suspendovaných častíc.
•Nižší objem spracovania: V porovnaní s dekantačnými centrifúgami sú kotúčové centrifúgy vhodnejšie pre menšie objemy spracovania, ktoré vyžadujú vysoko presné separovanie. Ich vysoká G-sila vytvára silný separačný efekt, ale ich spracovateľská kapacita zvyčajne dosahuje len niekoľko stoviek litrov až desiatok kilolitrov za hodinu.
•Funkcia samočistenia: Diskové odstredivky môžu byť vybavené automatickým čistením a systémami vypúšťania kalu, vďaka čomu sú vhodné na nepretržitú prevádzku v aplikáciách s vysokými požiadavkami na čistotu, ako je biofarmaceutický a potravinársky priemysel.
3.2 Prevádzkové opatrenia
Vďaka rôznym prevádzkovým štruktúram a aplikáciám majú dekantačné odstredivky a kotúčové odstredivky jedinečné prevádzkové požiadavky a opatrenia na zabezpečenie bezpečnej a efektívnej prevádzky.
3.2.1 Prevádzkové opatrenia pre dekantačné odstredivky
• Spustenie a vypnutie: Pred spustením je nevyhnutné skontrolovať akékoľvek cudzie predmety alebo anomálie vo vnútri zariadenia a zabezpečiť čistotu vo vnútri aj mimo stroja. Počas prevádzky sa vyhýbajte častému štartovaniu a zastavovaniu, aby ste znížili opotrebovanie zariadenia.
•Nastavenie tuhého výboja: Operátori by mali upraviť parametre diferenciálnej rýchlosti na základe obsahu pevných látok, aby zabránili subideálnym výsledkom separácie spôsobeným buď príliš rýchlym alebo príliš pomalým výbojom pevných látok. Pre materiály s väčšími pevnými časticami sa odporúča nastaviť vyššiu diferenciálnu rýchlosť, zatiaľ čo materiály s jemnejšími časticami vyžadujú nižšiu diferenciálnu rýchlosť.
•Monitorovanie počas prevádzky: Pravidelne kontrolujte činnosť špirálového dopravníka a diferenciálneho mechanizmu, aby ste predišli mechanickým poruchám, ktoré by mohli viesť k zníženiu účinnosti separácie alebo poškodeniu zariadenia.
•Predchádzanie upchávaniu: Pri spracovávaní materiálov s vysokou viskozitou alebo s vysokým obsahom pevných látok pozorne sledujte stav špirály a výtlačných otvorov a okamžite odstráňte akékoľvek upchatie, aby sa zachovala normálna prevádzka zariadenia.
3.2.2 Prevádzkové opatrenia pre diskové odstredivky
•Kontrola materiálu: Diskové odstredivky majú prísne požiadavky na veľkosť častíc materiálu a obsah pevných látok by nemal byť príliš vysoký, aby sa predišlo poškodeniu zariadenia. Zabezpečte, aby bol podávaný materiál rovnomerný a aby sa do systému počas nakladania nedostali cudzie predmety.
• Údržba medzier medzi diskami: Medzery medzi diskami sú relatívne malé, čo si vyžaduje opatrenia na zabránenie hromadeniu pevných častíc, pretože to môže ovplyvniť presnosť separácie a účinnosť zariadenia. Pred prevádzkou skontrolujte, či sú medzery v zostave disku v prijateľnom rozsahu.
•Systém automatického čistenia: Diskové odstredivky sú zvyčajne vybavené automatickým čistiacim systémom a čistiaci program by sa mal pravidelne spúšťať počas prevádzky, aby sa zabránilo upchávaniu zariadenia zvyškovými materiálmi, čo by malo vplyv na výkon separácie.
• Regulácia teploty: Niektoré vysoko presné separačné procesy sú citlivé na kolísanie teploty. Operátori by mali monitorovať teplotu prívodu, aby sa zabránilo kolísaniu, ktoré by mohlo ovplyvniť výsledky separácie. Udržiavanie konštantnej teploty je obzvlášť dôležité v biofarmaceutických aplikáciách a aplikáciách na separáciu potravín, pretože výrazne ovplyvňuje kvalitu konečného produktu.
| Položka | Dekantérová odstredivka | Disková centrifúga |
| Pevný výboj | Pevné vybíjanie riadené nastavením diferenciálnej rýchlosti. | Používa trysky na vypúšťanie, ktoré si vyžadujú pravidelné čistenie pre hladkú prevádzku. |
| Prevádzkový režim | Vhodné pre nepretržitú prevádzku, manipuláciu s vysokým obsahom pevných látok. | Podporuje kontinuálny aj dávkový režim (samočistiaci typ). |
| Zložitosť dizajnu | Jednoduchý dizajn, nenáročná na údržbu. | Komplexný dizajn s viacerými pohyblivými časťami, vyžadujúcimi vyššiu údržbu. |
| Kontrolný systém | VFD ovláda hlavný motor a motor zveráka, ktoré sú vybavené bezpečnostnými monitorovacími zariadeniami. | Riadiaci systém na báze PLC s logikou prevádzkovej sekvencie. |
| Pomocné systémy | žiadne. | Pre funkciu automatického čistenia si vyžaduje funkčný vodný systém (samočistenie). Vyžaduje prevádzkový vodný systém (samočistenie) pre funkciu automatického vypúšťania pevných látok. |
| Spustenie a vypnutie | Pred spustením skontrolujte zariadenie; vyhýbajte sa častému štartovaniu a zastavovaniu, aby ste znížili opotrebovanie. | Zabezpečte rovnomerné podávanie materiálu a zabráňte vniknutiu cudzích predmetov. |
| Prevádzkové kontroly | Pravidelne kontrolujte špirálový dopravník a mechanizmus diferenciálu. | Skontrolujte medzeru medzi skupinami diskov, aby ste zabránili hromadeniu pevných častíc. |
| Prevencia upchatia | Včasné odstránenie blokád pri manipulácii s materiálmi s vysokou viskozitou. | Pravidelne spúšťajte čistiace programy, aby ste zabránili usadzovaniu zvyškov. |
| Regulácia teploty | Menšie požiadavky na teplotu; zamerať sa na stav zariadenia. | Monitorujte teplotu podávania, aby ste zabezpečili stabilitu, ktorá ovplyvňuje kvalitu konečného produktu. |
3.3 Údržba a starostlivosť
Efektívna prevádzka centrifúg závisí od správnej údržby a starostlivosti. Pravidelné kontroly a čistenie môžu predĺžiť životnosť zariadenia a zabezpečiť stabilný výkon separácie.
3.3.1 Údržba a starostlivosť o dekantačné odstredivky
•Kontrola mazacieho systému: Kľúčové komponenty dekantačných odstrediviek, ako sú ložiská, špirálové dopravníky a diferenciálne mechanizmy, vyžadujú pravidelné mazanie, aby sa zachovala hladká prevádzka a znížilo sa opotrebovanie. Odporúča sa pravidelne vymieňať mazací olej a kontrolovať mazací systém, či nie je upchatý.
•Čistenie bubna a špirály: Po spracovaní materiálov s vysokým obsahom pevných látok sa na bubne a špirále môžu nahromadiť značné zvyšky, čo si vyžaduje pravidelné čistenie, aby sa predišlo ovplyvneniu účinnosti separácie v nasledujúcich operáciách.
•Údržba tesniaceho zariadenia: Tesniace zariadenia sú kľúčové pre normálnu prevádzku zariadenia. Mali by sa vykonávať pravidelné kontroly opotrebovania tesnení s včasnými výmenami, aby sa zabránilo úniku alebo kontaminácii.
3.3.2 Údržba a starostlivosť o diskové odstredivky
•Čistenie diskov: Disky, ktoré sú súčasťou diskových odstrediviek, ktoré oddeľujú jadro, sa musia pravidelne čistiť, aby sa predišlo usadzovaniu pevných častíc, ktoré môžu upchať medzery medzi diskami. Zatiaľ čo kotúčové odstredivky sú vybavené automatickými čistiacimi systémami, pravidelné manuálne kontroly zostávajú nevyhnutné.
•Kontrola dýzy alebo výtlačného otvoru: Dýzy a výtlačné otvory kotúčových odstrediviek sú kritickými kanálmi pre vypúšťanie materiálu a sú náchylné na zablokovanie. Pravidelné čistenie týchto komponentov je nevyhnutné na zabezpečenie plynulých procesov vybíjania.
•Údržba motora a riadiaceho systému: Vysoká rýchlosť otáčania kotúčových odstrediviek kladie značné nároky na stabilitu motorov a riadiacich systémov. Pravidelné kontroly by mali overiť normálnu prevádzku motora a presnosť parametrov riadiaceho systému, aby sa zabezpečil stabilný výkon systému.
•Kalibrácia snímača teploty: Pri separačných procesoch s prísnymi požiadavkami na teplotu je presnosť snímačov teploty životne dôležitá. Pravidelná kalibrácia a testovanie snímačov sú nevyhnutné na zabezpečenie presnosti údajov a na kontrolu kolísania teploty počas separačného procesu.
| Položka údržby | Dekantérová odstredivka | Disková centrifúga |
| Čistenie hlavných komponentov | Pravidelne čistite bubon a špirálu, aby ste predišli zvyškom, ktoré ovplyvňujú separáciu. | Disky pravidelne čistite, aby ste predišli upchatiu. Po automatickom čistení sú potrebné manuálne kontroly. |
| Údržba motora a riadiaceho systému | Vykonajte bežnú údržbu motora pre stabilnú prevádzku. | Vyžaduje časté kontroly presnosti riadenia pri vysokých rýchlostiach. |
| Monitorovanie teploty a kalibrácia snímača | Je potrebné pravidelné monitorovanie teploty a kalibrácia snímača. | Pravidelná kalibrácia je nevyhnutná pre procesy citlivé na teplotu. |
3.4 Porovnanie technických parametrov
| Technický parameter | Dekantérová odstredivka | Disková centrifúga |
| Rýchlosť | 2000-5000 ot./min | 5000-10000 otáčok za minútu |
| G-Force | 1000-5000G | 10 000 – 15 000 g |
| Kapacita spracovania | stovky litrov až stovky kilolitrov za hodinu | stovky litrov až desiatky kilolitrov za hodinu |
| Vhodnosť pevného obsahu | Stredný až vysoký obsah | Nízky obsah |
| Štrukturálne vlastnosti | Špirálový dopravník, bubnový diferenciál | Kónická disková štruktúra, automatický čistiaci systém |
| Prevádzkový režim | Nepretržité vybíjanie, vhodné pre veľkosériovú výrobu | Prerušovaný výboj, vhodný na presné oddelenie |
Výber správneho centrifugačného zariadenia: Dekantér vs. diskové centrifúgy
Pri výbere odstreďovacieho zariadenia by podniky mali prispôsobiť svoj výber materiálovým charakteristikám, kapacite spracovania a požadovanej presnosti separácie. Dekantérové odstredivky sú obzvlášť vhodné na nepretržitú separáciu materiálov s vysokým obsahom pevných látok, ponúkajú nižšie náklady na údržbu a slúžia ako rozhodujúca obranná línia pri spracovaní priemyselných tekutín s ťažkým kalom. Naproti tomu kotúčové odstredivky sú známe svojou vysokou odstredivou silou, účinne odstraňujú jemné častice a umožňujú kontinuálnu separáciu dvoch nemiešateľných kvapalín, vďaka čomu sú široko používané v biofarmaceutickom a potravinárskom priemysle.
